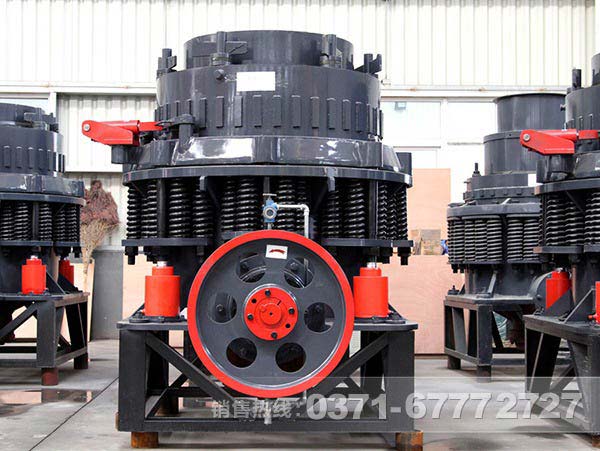

圓錐式破碎機的結構組成

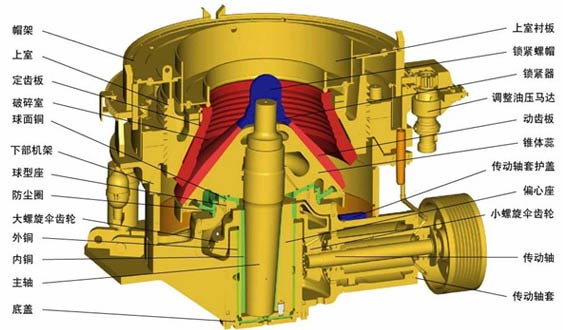

圓錐式破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部以及傳動等部分組成。另外圓錐式破碎機輔助部分由電氣系統、稀油潤滑系統、以及液壓清腔系統組成。以下是介紹圓錐式破碎機的結構組成。

1、給料配置 ：破碎能否獲得高產率，直接取決于給料配置。如果給料適量，物料均勻地布滿破碎腔，破碎機就能實現高產率。在檢修破碎機時，該給料裝置的結構應便于拆卸。因此，在施工前要考慮做出周密的計劃。

2、機架：用螺栓固定在基礎上的機架，把破碎力傳遞到基礎上，并且是破碎機其他零件的剛性支撐體。焊在機架內壁上的機架護板及筋護板是可更換的，以防止機架內壁磨損。裝在機架上部錐形加工面上的支承套內圓加工有鋸形螺紋，以便調整套部能夠調整。

3、排料口。排料口是圓錐式破碎機的出料區域，起到很大作用，此外。當有非破碎異物混人破碎腔內時，液壓缸的油壓變得比蓄能器內的氣壓高，油就流向蓄能器，于是破碎壁下降，排出異物。

4、傳動軸架，傳動軸，皮帶輪：通過三角皮帶或直接驅動把動力從原動部傳遞給傳動軸。與傳動軸壓配合且以鍵定位的小錐齒輪，驅動偏心套上的大齒輪。傳動軸由倆個軸套支撐，軸套固定在傳動軸架上以防軸套旋轉，傳動軸里磋商法蘭承受來自小齒輪止推墊的全部止推磨損。

5、碗型軸承架：裝有碗型瓦的碗型軸承架支撐主軸部并把破碎力傳遞給機架。通過過盈配合和碗型軸承架四周的螺釘使其緊緊地固結在機架上。
