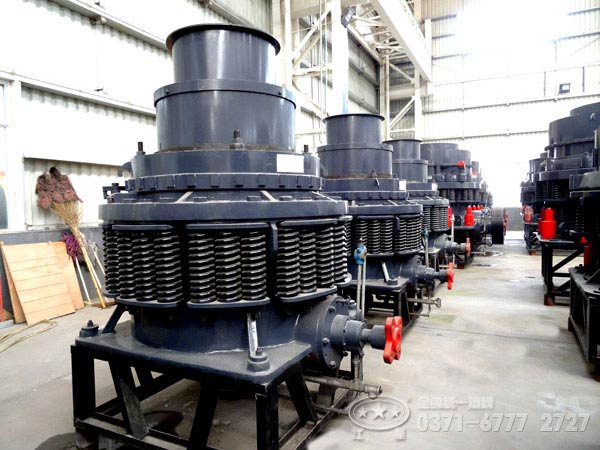

彈簧圓錐破碎機工作形式

彈簧圓錐破碎機是由機架、活動圓錐、固定圓錐、主軸、偏心套筒等組成。工作時，主要利用破碎錐在殼體內錐腔中的旋回運動,對物料產生擠壓、劈裂和彎曲作用，而各種硬度的礦石或巖石處理。下面我們來看一下彈簧圓錐破碎機工作形式。

工作方式

彈簧圓錐破碎機工作時，是由電動機的旋轉通過皮帶輪或聯軸器、彈簧圓錐破碎機傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。

工作中易見問題

彈簧圓錐破碎機在不可破異物通過破碎腔或因某種原因機器超載時，彈簧圓錐式破碎機彈簧保險系統實現保險，彈簧圓錐式破碎機排礦口增大。異物從彈簧圓錐破碎機破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排出破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。破碎腔表面鋪有耐磨高錳鋼襯板。排礦口大小采用液壓或手動進行調整。

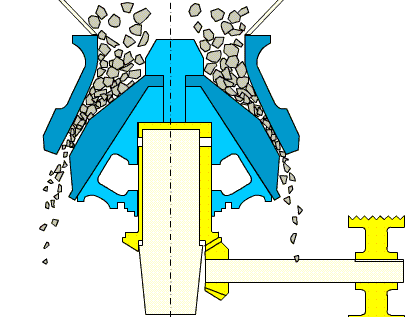

彈簧圓錐破碎機工作原理圖
